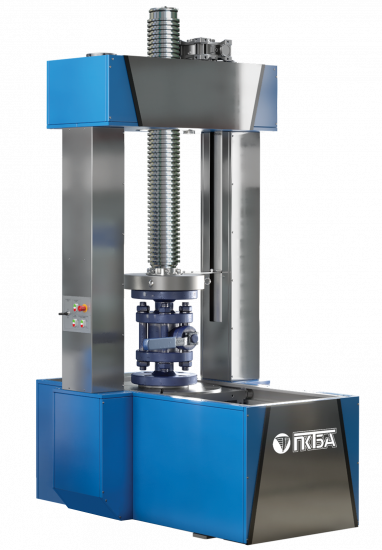

Стенд с выдвижным столом для испытаний трубопроводной арматуры DN 25...400 мм

Назначение

  • испытания на прочность и плотность материала  корпусных деталей;
  • испытания на герметичность затвора;
  • испытания на герметичность относительно внешней  среды (в т. ч. сальникового уплотнения);
  • испытания на герметичность соединения «корпус-седло» предохранительных клапанов;
  • испытания на работоспособность предохранительных клапанов.

Испытываемые изделия

  • задвижки;
  • запорные клапаны (вентили);
  • обратные клапаны;
  • дисковые затворы;
  • шаровые и пробковые краны;
  • предохранительные клапаны.

Тип присоединения испытываемого изделия

  • фланцевый;*
  • под приварку;*
  • штуцерный;*
  • муфтовый;*
  • цапковый.*

* По требованию заказчика.


Параметр

ПКТБА-С-3-400/400В

Максимальное усилие воспринимаемое стендом, тс

400

Мин./макс. диаметр зажимного фланца, мм

160/730

Максимальная толщина зажимаемого фланца, мм

110

Мин./макс.расстояние между испытательными столами, мм

100/1050

Расстояние между стойками, мм

970

Электропитание, В/Гц

400/50

Потребляемая мощность, кВт

25,0

Габаритные размеры стенда (ДхШхВ), мм

3100х2715х4350

Масса, кг

9000

Достоинства изделия

  • Все элементы, контактирующие с водой, являются коррозионностойкими.
  • Стенды комплектуются сменными заглушками для испытания арматуры под приварку.*
  • Силовая гидравлика зажимного устройства работает от масляной насосной станции, что увеличивает срок службы стендов.
  • Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время  на подготовку к испытаниям.
  • Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием.
  • Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.
  • Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
  • Для облегчения работы процесс установки и испытания полностью механизирован (не требует больших трудозатрат при работе с большой арматурой).
  • Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.
  • Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
  • В стендах применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и  избавляет от необходимости в дополнительном стравливании воздуха.*
  • Возможность проведения испытаний фланцевой арматуры на герметичность затвора при вертикальном и горизонтальном положениях оси магистральных патрубков с обеспечением визуального контроля затвора арматуры.

* По требованию заказчика.
