Назначение
- автономное обеспечение технологической водой испытательных стендов и пневмогидростанций, входящих в их состав, а также других изделий, использующих технологическую воду.
|
Параметр |
ПКТБА-СОВ-0,2
|
ПКТБА-СОВ-0,5
(емкость) |

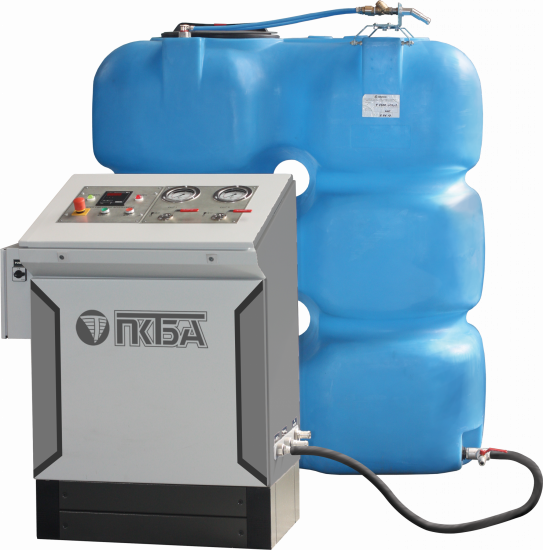

ПКТБА-СОВ-1,5
(с пультом управления) |
ПКТБА-СОВ-3,0
(емкость)
|
ПКТБА-СОВ-5,0
(емкость) |
ПКТБА-СОВ-10,0
(емкость) |
|
Объем ёмкости, м3 |
0,2 | 0,5 |
1,5 |
3,0 |
5,0 |
10,0 |
|
Максимальная производительность, л/мин. (м3/час): |
|
|
||||
|
- выходная линия «Выход I»; |
- |
- |
от 35 до 60 (от 2,1 до 3,6) |
- |
- |
- |
|
- выходная линия «Выход II». |
- |
- |
от 32 до 57 (от 1,92 до 3,42) |
- |
- |
- |
|
Диапазон настройки реле давления, МПа |
- |
- |
0,08...0,65 |
- |
- |
- |
|
Электропитание, В/Гц |
- |
- |
400/50 |
- | - |
- |
|
Потребляемая мощность, кВт |
- |
- |
1,8 |
- |
- |
- |
|
Габаритные размеры (ДхШхВ), мм: |
|
|
||||
|
- пульта управления; |
- |
- |
1010х520х1180 |
- |
- |
- |
|
- емкости. |
900х950х900 |
1500х700х920 |
1700х760х1760 |
1800х1600х1950 |
2250х2000х2000 |
2610х2610х2790 |
|
Масса станции без воды, кг |
30 |
50 |
215 |
100 |
120 |
280 |
- Работа в автоматическом режиме с поддержанием заданного уровня давления воды на выходе.
- Станция обеспечивает питание водой потребителей по двум линиям с раздельной регулировкой давления по каждой из них.
- Автоматическое отключение станции при достижении минимального уровня воды в емкости.
- Модульный принцип построения станции позволяет увеличивать объем емкости ПКТБА–СОВ до 14 м3.*
- Обеспечивает возможность проведения гидравлических испытаний при отсутствии водопроводных коммуникаций.
- Слив воды в ёмкость от нескольких потребителей (до 4-х), через фильтры грубой очистки.
- Экономия ресурсов при замкнутом цикле использования технологической воды.
- Высокая точность поддержания и измерения давления воды на выходе станции.
- Возможность произвольного размещения ёмкости на расстоянии до 10 м от пульта управления.
- Возможность использования воды с ингибиторами коррозии.*
* По требованию заказчика.
