Назначение
- шлифование и притирка плоских уплотнительных поверхностей корпусов и клиньев задвижек, корпусов и золотников запорных клапанов (вентилей), предохранительных клапанов и других плоских поверхностей.
Обрабатываемые изделия
- задвижки;
- запорные клапаны (вентили);
- предохранительные клапаны (диаметр внутреннего седла 9...255 мм).*
* По требованию заказчика.
DN обрабатываемой арматуры
- DN 15…300 мм.
|
Параметр |
ПКТБА-СПШ-300-ВВ |
|
Диапазон использования, мм |
15…300 |
|
Максимальный диаметр фланца устанавливаемой на стол арматуры, мм |
500 |
|
Максимальная строительная длина устанавливаемой на стол арматуры, мм |
700 |
|
Наибольшая масса устанавливаемой детали, кг |
500 |
|
Размеры рабочей поверхности стола, мм |
Ø 524 |
|
Угол наклона стола, градусы |
0…12 |
|
Регулировка частоты вращения шпинделя |
бесступенчатая |
|
Частота вращения шпинделя, об./мин. |
10…240 |
|
Шероховатость обработанной поверхности, мкм |
0,2…0,4 |
|
Потребляемая мощность, кВт |
3 |
|
Электропитание, В/Гц |
400/50 |
|
Габаритные размеры, мм |
1710х1180х2430 |
|
Масса, кг |
1200 |

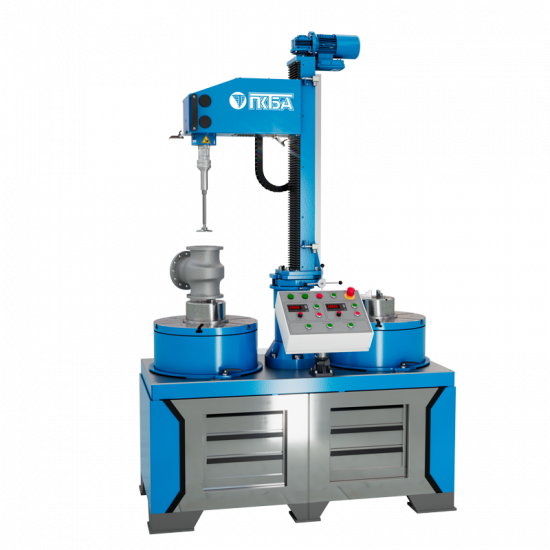

- Наклонный стол с регулируемым углом наклона позволяет вести обработку уплотнительных поверхностей с различными углами наклона, в диапазоне от 0 до 12 градусов.
- Координатное приспособление позволяет установить детали по трем координатам (угол наклона, позиция по осям X и Y).
- Для облегчения установки обрабатываемого изделия колонна имеет возможность поворачиваться относительно опоры вместе с установленными на ней узлами на 290°.
- Предусмотрена цифровая индикация частоты вращения шпинделя.
- Инструментальная тумба с выдвижными ящиками позволяет хранить сменную станочную оснастку.
- Сплошной притир и адаптер с эксцентриком позволяют достичь высокой плоскостности обрабатываемой уплотнительной поверхности.
- Станки позволяют на одном из столов вести обработку, а на втором работы по установке и креплению изделий.
- Вращающийся стол с регулируемым осевым смещением позволяет увеличить производительность обработки уплотнительных поверхностей.
- Токарный трехкулачковый патрон позволяет устанавливать корпуса и золотники малых размеров.
