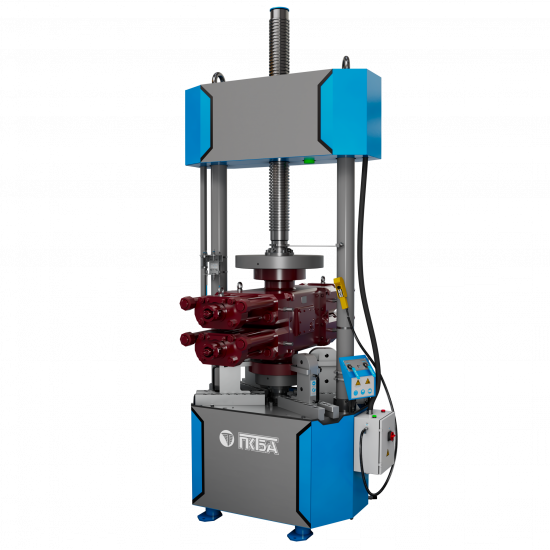

Пост для испытаний устьевого и противовыбросового оборудования DN 50...280 мм

Назначение

  • испытания на прочность, плотность материала деталей и сварных швов, работающих под давлением;
  • испытания на герметичность относительно внешней среды;
  • испытания на герметичность затвора запорной арматуры;
  • испытания на герметичность противовыбросового оборудования.

Испытываемые изделия

  • устьевое оборудование (шиберные задвижки, катушки, тройники, крестовины и т.д.);
  • противовыбросовое оборудование (малогабаритные превенторы).

Тип присоединения испытываемого изделия

  • фланцевый;
  • бесфланцевый.


Испытательная среда

  • вода;
  • вода с ингибитором коррозии класса чистоты не грубее 14 по ГОСТ 17216-99 (кода 19/16 по ИСО 4406-99).
Допускается использование иных пробных веществ, указанных в ТУ или КД на конкретную арматуру, при согласовании с ПКТБА.

Asset 83.svg

Параметр

Пост № 1

Максимальное усилие зажима, т:

-при использовании траверсы;

220

-при использовании прихватов.

160

Установленная мощность, кВт

1,1

Рабочая среда гидроцилиндра зажима

Масло индустриальное класса чистоты не ниже 14 по ГОСТ 17216

Габаритные размеры (ДхШхВ), мм

1702 х 1040 х 4425

Масса, кг

3010

Достоинства изделия

  • Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры*. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам.
  • Откидывающаяся траверса позволяет упростить процесс установки испытываемого изделия.
  • Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.


* По требованию заказчика.
