Пневмогидравлические насосные станции

Назначение

  • источник давления для проведения гидравлических испытаний сосудов, работающих под давлением;
  • пульт управления испытательным стендом;
  • самостоятельный источник давления.

Комплектация

  • станция для создания давления с панелью управления стендами:
- 1 или 2 пневмогидравлических мультипликатора
  (в зависимости от модели);
- аппаратура контроля, регулирования и управления.

  • масляная гидростанция (ПКТБА-ПГС-П, ПКТБА-ПГС-А);
  • устройство замера протечек воздуха и воды (В);
  • блок подготовки воздуха;
  • фильтры грубой и тонкой очистки воды (D);
  • защитный экран (C);
  • встроенная PKTBA-CRS (F);
  • педаль управления процессом зажима изделия при испытании (Е);
  • комплект рукавов высокого давления с быстроразъемными соединениями;
  • комплект ЗИП.

Варианты исполнения

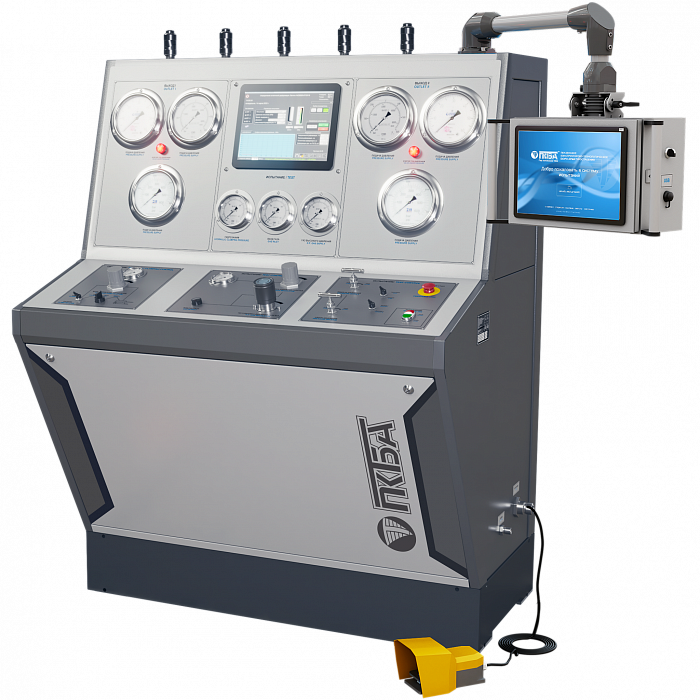

  • ПКТБА-ПГС-П – установка оснащена системой пропорционального управления давлением зажима.Применение программируемого логического контроллера позволяет проводить испытания арматуры в безопасном режиме, исключая осевое сжатие, оказываемое на корпус во время испытаний.

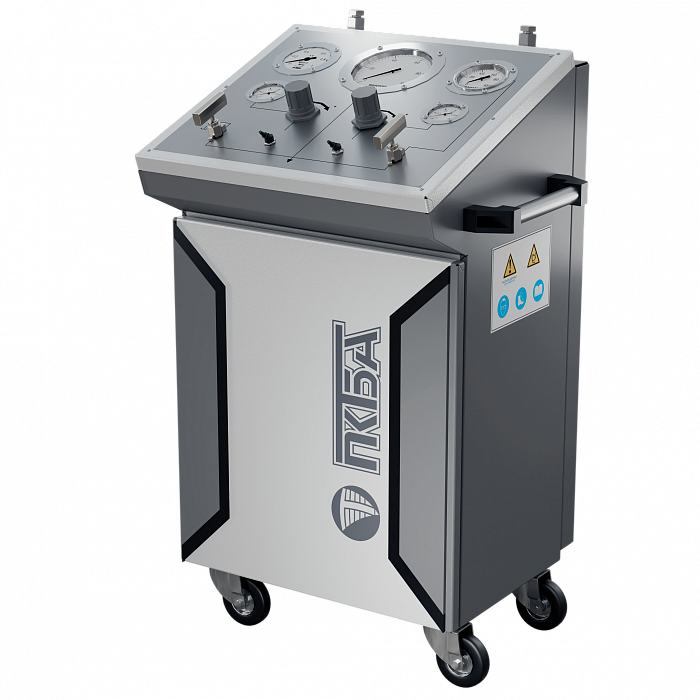

  • ПКТБА-ПГС-М – мобильная версия установки позволяет проводить испытания на месте эксплуатации с помощью заглушек.
  • ПКТБА-ПГС-А – установка позволяет проводить испытания арматуры в полуавтоматическом режиме. Дополнительно может оснащаться системой пропорционального управления давлением зажима.

Достоинства изделия

  • В схеме управления применены пневмоуправляемые запорные элементы. Это освобождает оператора от необходимости открывать и закрывать многочисленные вентили и делает процесс управления станцией простым и надежным.
  • Станции имеют отдельную линию заполнения для сокращения времени подготовки к испытаниям.
  • Для удобства эксплуатации управление гидроцилиндром зажима испытательного стенда может осуществляться как с панели управления, так и с помощью выносной педали (см. Е).
  • Схема внешних подключений выполнена с применением быстроразъемных соединений с гарантированным ресурсом работы 10000 циклов. Это значительно сокращает время, необходимое для выполнения подготовительно-заключительных операций.
  • На входе воды установлен фильтр тонкой очистки воды, продлевающий срок службы станции (см. D).
  • Возможность комплектации ПКТБА-ПГС-ПС системой заполнения испытываемых изделий водой.
  • Высокая точность измерения давления испытания при помощи встроенных датчиков давления с погрешностью 0,25% (ПКТБА-ПГС-ПС).

Функции

  • Создание давления жидкости до 160 МПа.
  • Плавное (бесступенчатое) управление давлением:
  - гидроиспытаний 1,0...160 МПа;
  - пневмоиспытаний 0,05...1 МПа (0,5...20 МПа или 1…40 МПа).*

  • Плавное управление зажимом гидроцилиндра испытательного стенда.
  • Автоматическое поддержание установленного давления.
  • Измерение протечек в затворе испытываемого изделия капельным и пузырьковым методами (см. B).
  • Контроль над процессом испытаний с помощью панельных манометров с погрешностью измерений 1,0% (0,6% - по требованию заказчика) и датчиков давления погрешностью измерения 0,25%.
  • В конструкции ПКТБА-ПГС предусмотрены штуцеры для установки контрольных манометров с требуемой погрешностью (см. А).

*  По требованию заказчика.
