Назначение
- осмотр наружной поверхности;
- отвинчивание / завинчивание вентиля;
- видеоосмотр внутренней поверхности;
- испытание баллонов на прочность без определения объемной деформации
- определение фактической массы и вместимости баллонов (взвешивание, определение внутреннего объема).

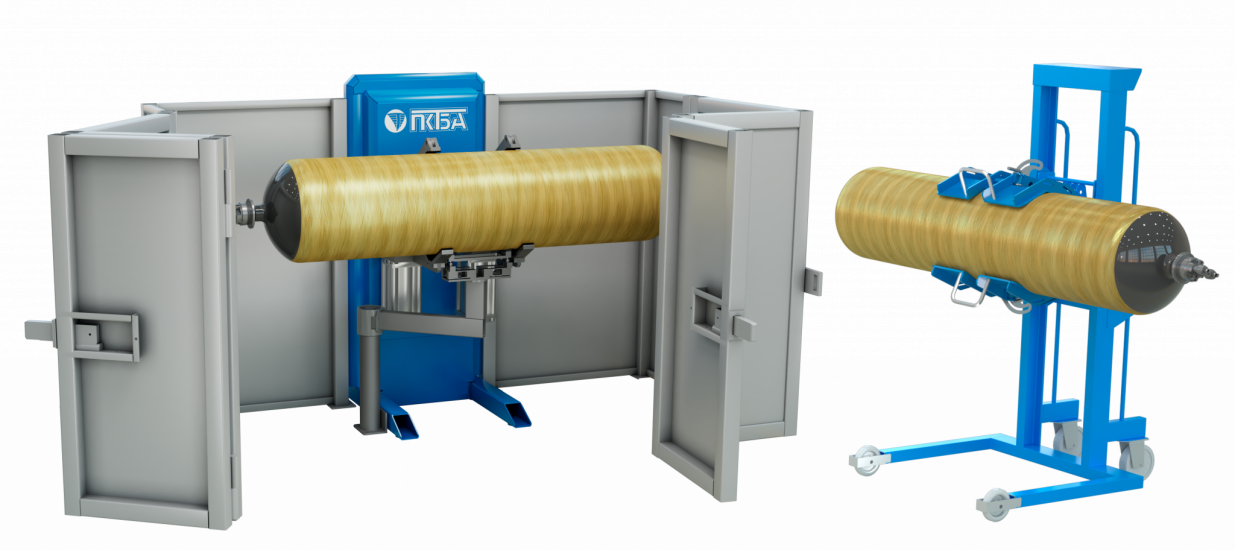

Состав
- кантователь;
- штабелер;
- устройство внутренного осмотра;
- устройство взвешивания;
- защитное ограждение;
- переходники технологические;
- набор ключей и комплект сменных приспособлений для вывинчивания и завинчивания вентилей;
- пневмогидростанция (ПКТБА-ПГС).
|
Параметр |
ПКТБА-СИП |
|
Диаметр баллона, мм |
120...500 |
|
Длина баллонов (без вентиля), мм |
700…2300 |
|
Угол поворота баллона на кантователе, град. |
0...360 |
|
Тип привода зажима баллона |
пневматический |
|
Усилие зажима баллона, Н |
590...5900 |
|
Максимальное давление при гидроиспытаниях, МПа |
38 |
|
Давление при продувки баллона воздухом, МПа |
до 0,6 |
|
Габаритные размеры кантователя (ДхШхВ), мм |
6500х1500х1800 |
|
Масса, кг |
1500 |
- Набор ключей и комплект сменных приспособлений для вывинчивания / завинчивания вентилей обеспечивает легкое выкручивание запорной арматуры различной конструкции.
- Стенд позволяет удерживать и кантовать баллон с необходимым усилием зажима. Усилие зажима регулируется оператором.
- Захват кантователя облицован резиной для предотвращения повреждения композитного слоя баллона.
- Управление кантователем производится дистанционно с пульта управления.
- Специальная конструкция переходника позволяет заполнить баллон водой с одновременным вытеснением воздуха.
- Для быстрого слива воды из баллона после испытаний в сосуд подается сжатый воздух, вытесняющий воду.
- Для обеспечения безопасности оператора стенд оборудован защитным ограждением.
- Для определения массы и вместимости в кантователь встроено специальное устройство взвешивания.
- Штабелер позволяет перемещать баллон, поднимать и опускать его, а также устанавливать в кантователь.
- Устройство внутреннего осмотра позволяет записывать видео и делать фото повреждений внутренней поверхности баллона.
