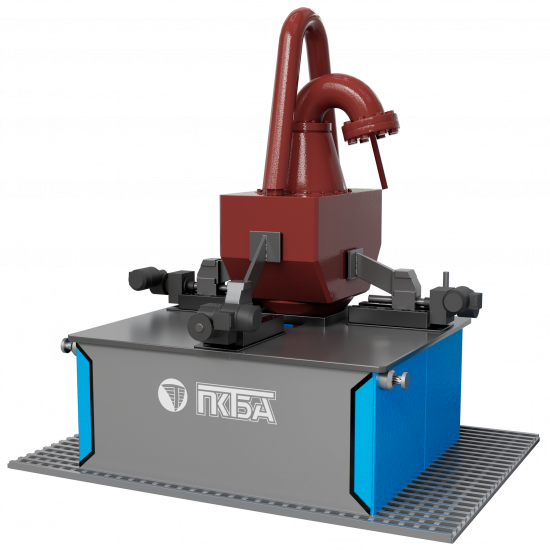

Назначение
- испытания вертлюгов на герметичность с вращением и без вращения ствола;
- испытания вертлюгов после ремонта.
Испытываемые изделия
- промывочные, эксплуатационные и буровые вертлюги типов ВП, ВЭ, УВ И ВБ.
Тип присоединения испытываемого изделия
- резьба по ГОСТ 631-80, ГОСТ 633-80, ГОСТ 28487-90.
Испытательная среда
- вода;
- вода с ингибитором коррозии класса чистоты не грубее 14 по ГОСТ 17216-99 (кода 19/16 по ИСО 4406-99).
Допускается использование иных пробных веществ, указанных в ТУ или КД на конкретный вертлюг, при согласовании с ПКТБА.
Параметр |
Пост № 3 |
Диапазон частот вращения ствола вертлюга, об/мин. |
20…110 (350*) |
Максимальное усилие проворота ствола вертлюга, кг.м |
30 |
Максимальная установленная мощность, кВт |
5,5 |
Максимальное испытательное давление, МПа |
25 |
Габаритные размеры (ДхШхВ), мм |
2370х2370х2460 |
Масса, кг |
3800 |
