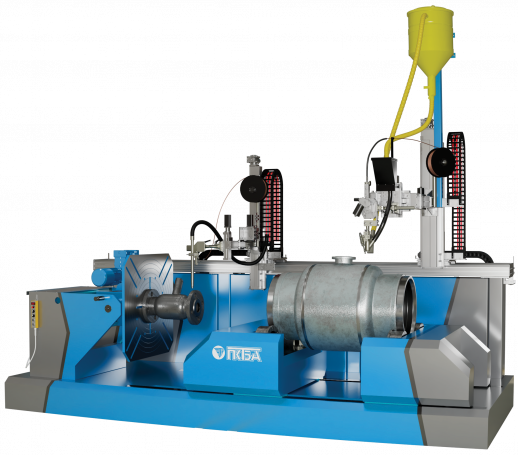

Установки для сварки кольцевых швов шаровых кранов DN 15...1400 мм

Назначение

  • сварка кольцевых швов деталей трубопровода диаметром от 15 до 1400 мм в среде защитных газов или под слоем флюса.

Виды швов

УСКШ

Параметр

ПКТБА-УСКШ-1Г

ПКТБА-УСКШ-2Г(Ф)

ПКТБА-УСКШ-3Г(Ф)

ПКТБА-УСКШ-4Ф

Условный проход свариваемых кранов (DN), мм

15...125

100...300

300...700

700...1400

Грузоподъемность с учетом приспособления, кг

1000

2000

6300

30000

Количество сварочных головок, шт

2

Способ защиты дуги

газ

газ(флюс)

флюс

Диаметр электродной проволоки, мм

1,0; 1,2; 1,6

1,0; 1,2; 1,6; 2,0 (2...5)

1,6; 2,0 (2...5)

2...5

Сварочный ток номинальный при ПВ 100%,  А

350

550(600)

550(1000)

1000

Габаритные размеры (ДхШхВ), мм:

2150х2000х2600

2500х2200х2800

3000х2500х3100

8200х7000х6000

Достоинства изделия

  • Высокая производительность установки за счет применения одновременно двух сварочных головок.
  • В стандартном исполнении установка включает в себя: вращатель, установочное приспособление с возможностью охлаждения внутренней полости крана проточной водой, портал, две сварочные головки и два сварочных источника.
  • Удобная установка крана в приспособлении.
  • Возможна приварка фланца в положении «в лодочку» при наклоне планшайбы.
  • Плавная регулировка сварочной скорости.
  • Система управления установкой выполнена на базе промышленного контроллера, что позволяет оператору задавать параметры сварки (скорость сварки, количество оборотов планшайбы и др.) на сенсорной панели пульта управления.
  • Установка может дополнительно комплектоваться опциями:*
система тактильного слежения;
механизм колебания электрода;
система оборотного водоснабжения (ПКТБА-СОВ);
система видеонаблюдения;
холостая роликовая опора (для приварки колец переходных DN 15...300 мм).

  • Простота и удобство в эксплуатации.


* По требованию заказчика
