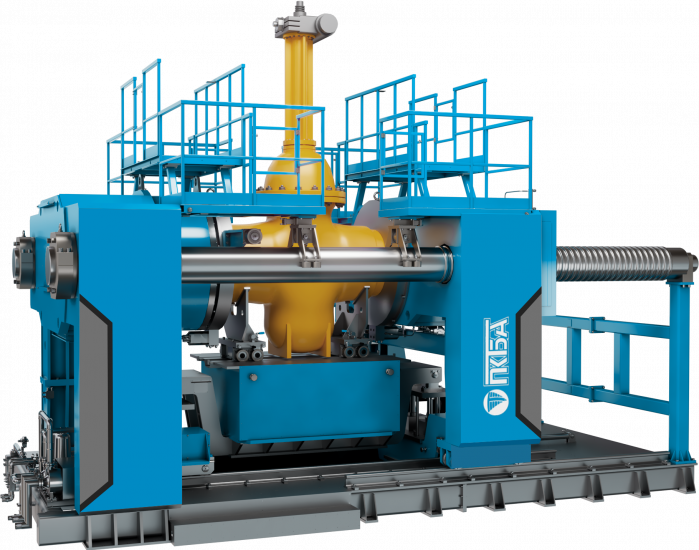

Стенд для испытаний трубопроводной арматуры DN 600...1400 мм

Назначение

  • испытания на прочность и плотность материала корпусных деталей и сварных швов, находящихся под давлением испытательной среды;
  • испытания на герметичность затвора;
  • испытания на герметичность относительно внешней среды по уплотнению подвижных и неподвижных соединений;
  • испытания на работоспособность.

Испытываемые изделия

  • задвижки;
  • шаровые краны;
  • запорные клапаны (вентили);
  • обратные клапаны;
  • дисковые затворы;
  • пробковые краны;
  • клиновые  задвижки;
  • шиберные задвижки;
  • запорно-регулирующая арматура.

Тип присоединения испытываемого изделия

  • фланцевый;
  • под приварку.

С-6-1400_4000.svg

Параметр

ПКТБА-С-6-1400/4000

Максимальное усилие воспринимаемое стендом, тс

4000

Электропитание, В/Гц

400/50

Потребляемая мощность, кВт

40

Мин./макс. расстояние между подвижной и неподвижной траверсами, мм

800/3400

Расстояние между штангами, мм

2950

Габаритные размеры (ДхШхВ), мм

8500х4200х3000

Масса, кг

80000

  • Силовая гидравлика зажимного устройства работает от масляной насосной станции, что увеличивает срок службы стенда.
  • Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время на проведение испытаний.
  • В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительном стравливании воздуха.*
  • Стенд оснащен поддоном для сбора воды.
  • Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время на подготовку к испытаниям.
  • Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с гидроприводом или электроприводом.
  • Благодаря применению запатентованной конструкции самоуплотняющихся заглушек при проведении испытаний осевое сжатие арматуры минимально, что обеспечивает достоверность испытаний, предохраняет арматуру от деформации и увеличивает срок службы арматуры.*
  • Все элементы, контактирующие с водой, являются коррозионностойкими.
  •  Стенд комплектуется сменными заглушками для испытания арматуры под приварку. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает процесс их замены.*
  • Для облегчения работы процесс установки и испытания полностью механизирован.
  • Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного диаметра.
  • Для удобства работы стенд комплектуется дистанционным пультом управления.


* По требованию заказчика.
