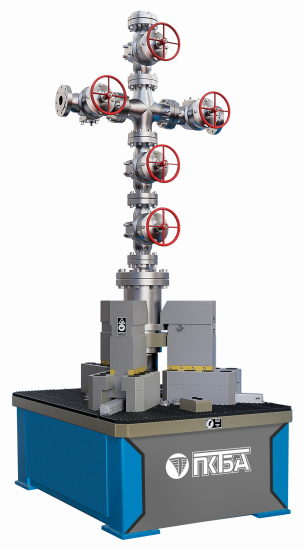

Стенд для испытаний устьевого и противовыбросового оборудования DN 50...425 мм

Назначение

  • \гидравлические испытания на прочность и плотность материала устьевого и противовыбросового оборудования, работающего под давлением;
  • испытания на герметичность относительно внешней среды;
  • испытания на герметичность затвора.


Испытываемые изделия

  • устьевое и противовыбросовое оборудование;
  • фонтанная и нагнетательная арматура.

Тип присоединения испытываемого изделия

  • фланцевый.


Asset 80.svg


Параметр

ПКТБА-С-1-425/700

Максимальное усилие воспринимаемое стендом, т

700

Мин./макс. диаметр зажимаемого фланца, мм

165/560 (550/705*)

Максимальное давление в системе зажима, МПа

34

Давление воздуха, подаваемого в пневмоцилиндры перемещения прихватов, МПа

0,4+0,2

Электропитание, В/Гц

не требуется

Габаритные размеры (ДхШхВ), мм

1660х1220х1340

Масса, кг (стенда)

3855

* При использовании гидрозажимных заглушек.

Достоинства изделия

  • Стенд позволяет проводить испытания без осевого сжатия, что предохраняет арматуру от деформации и обеспечивает достоверность испытаний.
  • Возможный вариант установки: как напольный, так и в кессон.
  • Силовая гидравлика зажимного устройства работает на масле, что увеличивает срок службы стенда.
  • Быстрый зажим испытываемого изделия осуществляется за счет применения пневмоцилиндров для перемещения прихватов.
  • Использование гидрозажимных самоуплотняющихся заглушек в комплекте с разделителем сред позволяет расширить номенклатуру испытываемых изделий.
