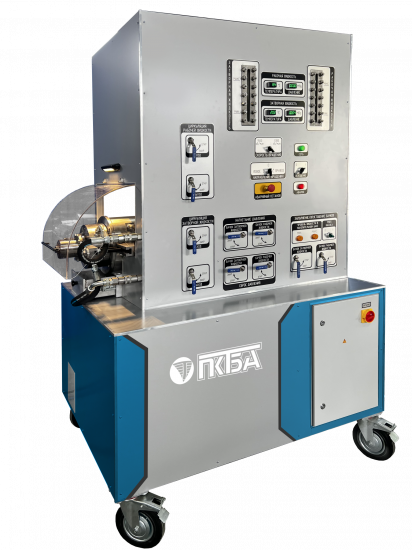

Назначение
- проверка работоспособности одинарных и двойных торцевых уплотнений с системой затворной жидкости и системой охлаждения.
Комплектация
- станина;
- механизм вращения торцевого уплотнения;
- система подачи рабочей (контрольной) жидкости в испытательную камеру;
- система обеспечения работоспособности торцевого уплотнения (система затворной жидкости, система охлаждения);
- комплект сменной оснастки - поставляется в зависимости от типов испытываемых уплотнений;
- пульт управления с системой контроля, сигнализацией и блокировкой.
|
Параметр |
ПКТБА-СИ-32 |
|
Диаметр уплотняемых валов, мм |
40...140 |
|
Давление испытаний, МПа |
3,5 |
|
Диапозон скорости вращения вала привода, об./мин. |
1440...2905 |
|
Температура рабочей жидкости, ºС |
5...90 |
|
Рабочая жидкость |
вода дистиллированная |
|
Электропитание, В/Гц |
400/50 |
|
Потребляемая мощность, кВт |
7,5 |
|
Габаритные размеры, мм |
1300х1100х2200 |
|
Масса, кг |
400 |
- Безопасность оператора обеспечивается за счет монтажа стенда в отдельном помещении и установки пульта за его пределами.
- Конструкция стенда обеспечивает:
- возможность быстрой установки и герметизации испытываемых изделий;
- плавный подъем давления контрольной жидкости в испытательной камере;
- быстрое удаление контрольной жидкости из испытательной камеры продувкой воздухом;
- контроль температуры масла в испытательной камере;
- блокировку привода вращения шпинделя при отсутствии подачи контрольной жидкости через испытательную камеру.
- плавный подъем давления контрольной жидкости в испытательной камере;
- быстрое удаление контрольной жидкости из испытательной камеры продувкой воздухом;
- контроль температуры масла в испытательной камере;
- блокировку привода вращения шпинделя при отсутствии подачи контрольной жидкости через испытательную камеру.
